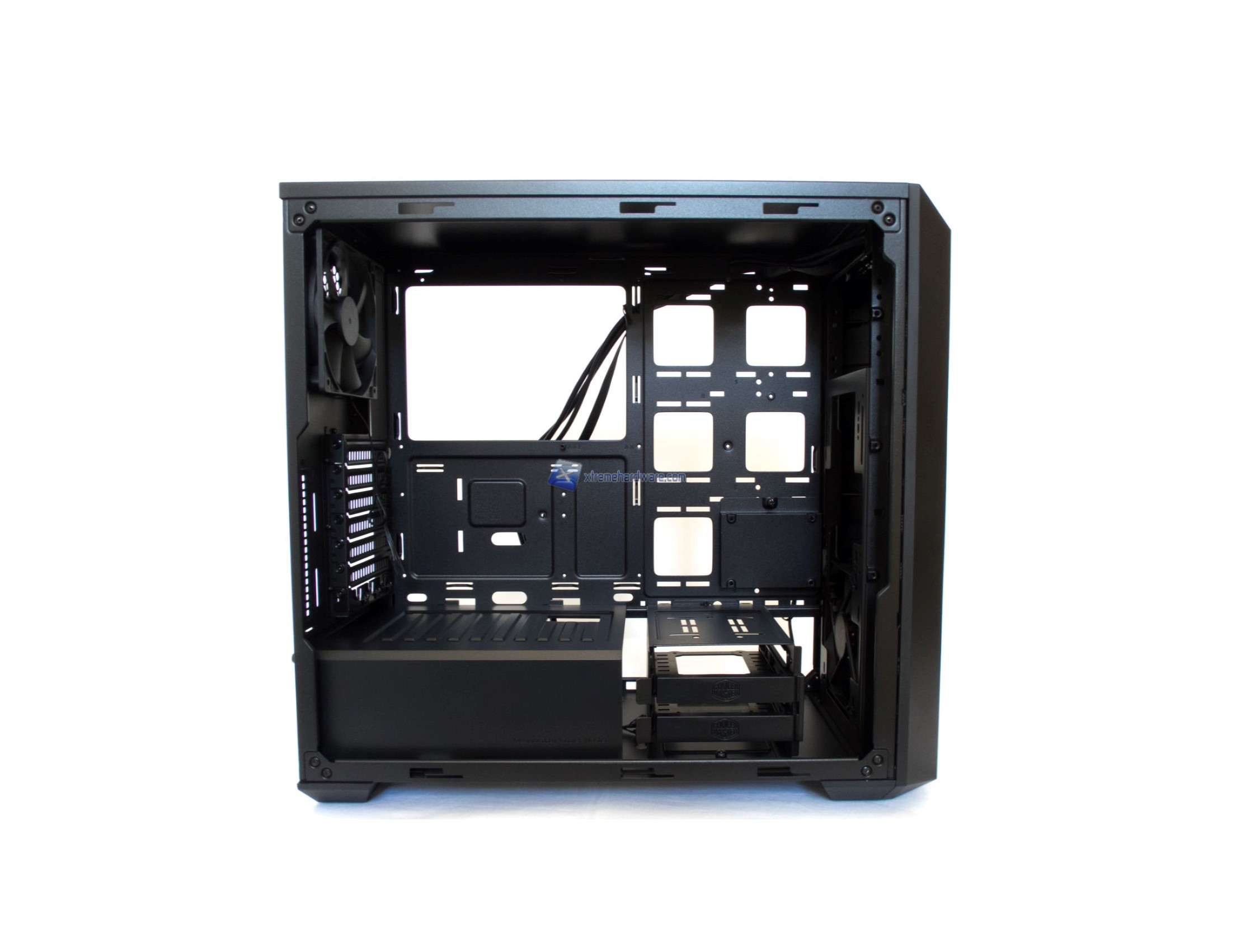

Rimosso le paratie laterali possiamo finalmente accedere all’interno del MasterBox 5 per vedere quanto spazio e in che modo viene offerto. Ad una prima occhiata lo spazio risulta davvero molto e anche la disposizione dei fori e cage proietta subito la mente ad una facile organizzazione dei cavi verso i componenti.

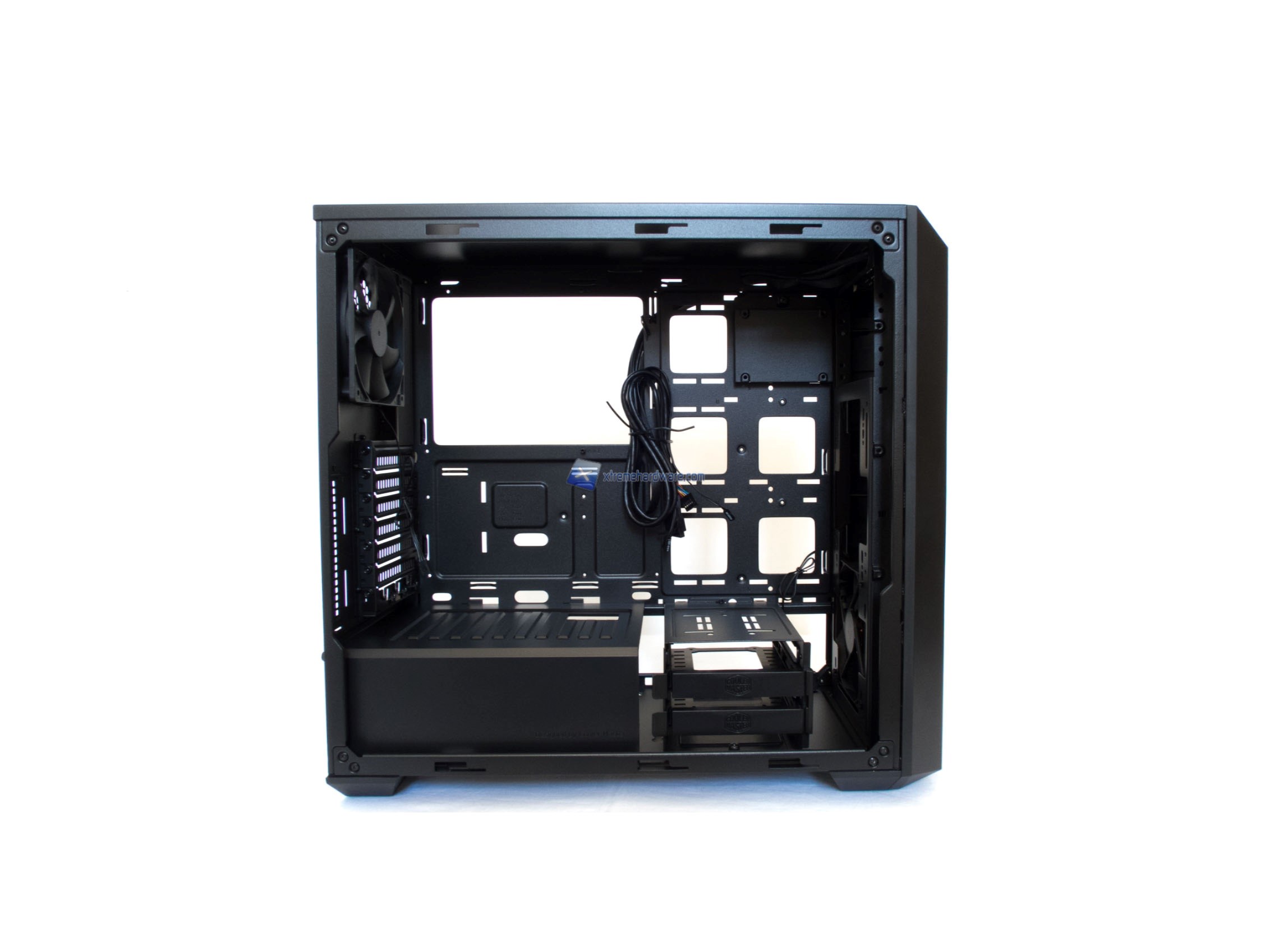

Bene, partiamo dal lato frontale. Osserviamo immediatamente i 6 fori posti a lato del Tray della scheda madre. Questi fori non solo serviranno al cablaggio dei cavi ma anche ad ospitare in 3 posizioni differenti il cage, unico e incluso, per SSD. Soluzione molto ingegnosa da parte di Cooler Master che in questo modo permetterà di sfruttare al meglio lo spazio ‘’laterale’’ offerto.

Da tenere in considerazione anche come Cooler Master offra anche una quarta posizione, nel retro del Tray, per il posizionamento di un eventuale SSD e di una quinta posizione sul cage per Hard Disk da 3,5’’.

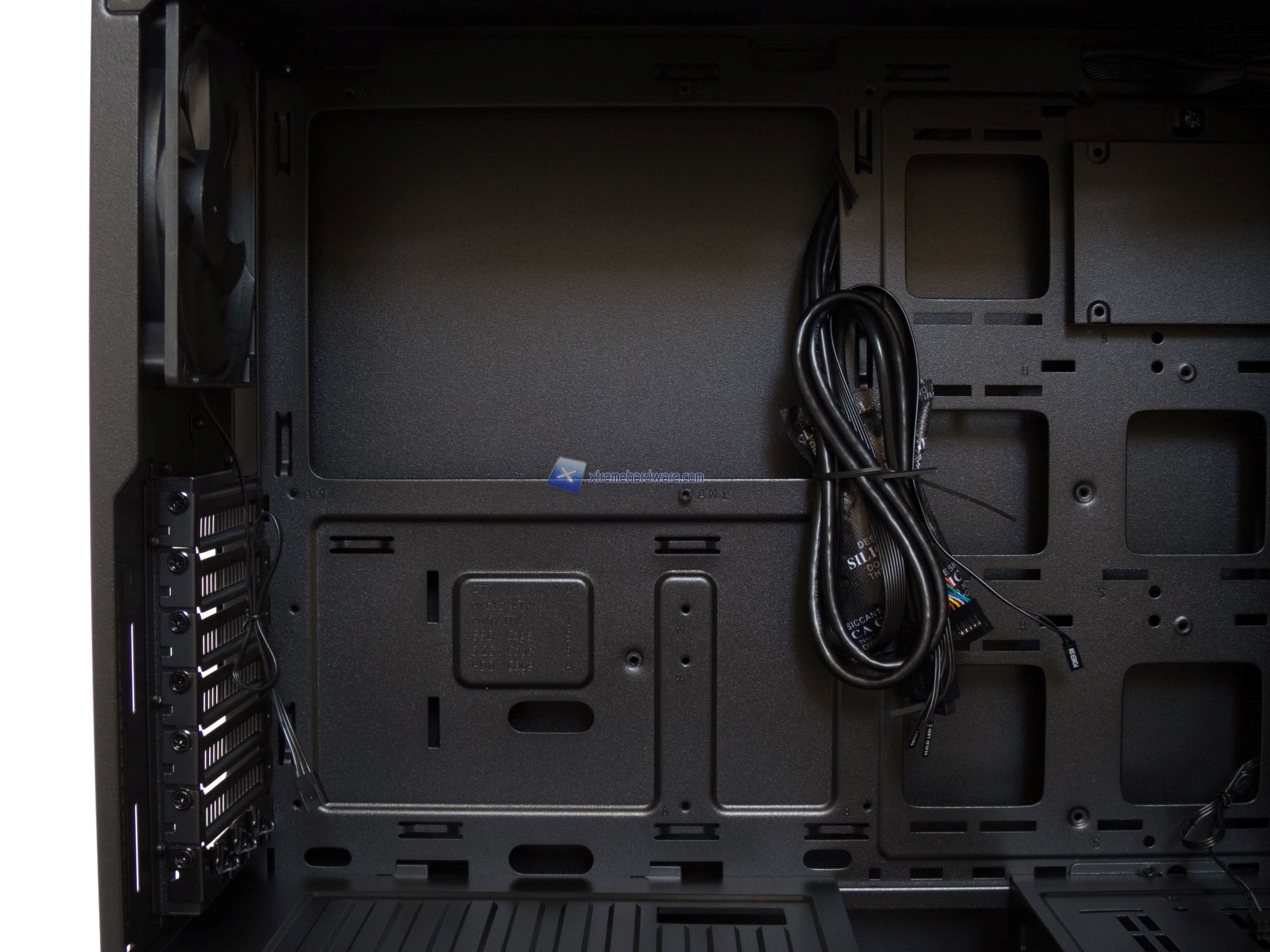

Passando al Tray stesso esso è caratterizzato da un immancabile foro centrale di notevoli dimensioni per l’installazione successiva di un dissipatore ad aria o AIO.

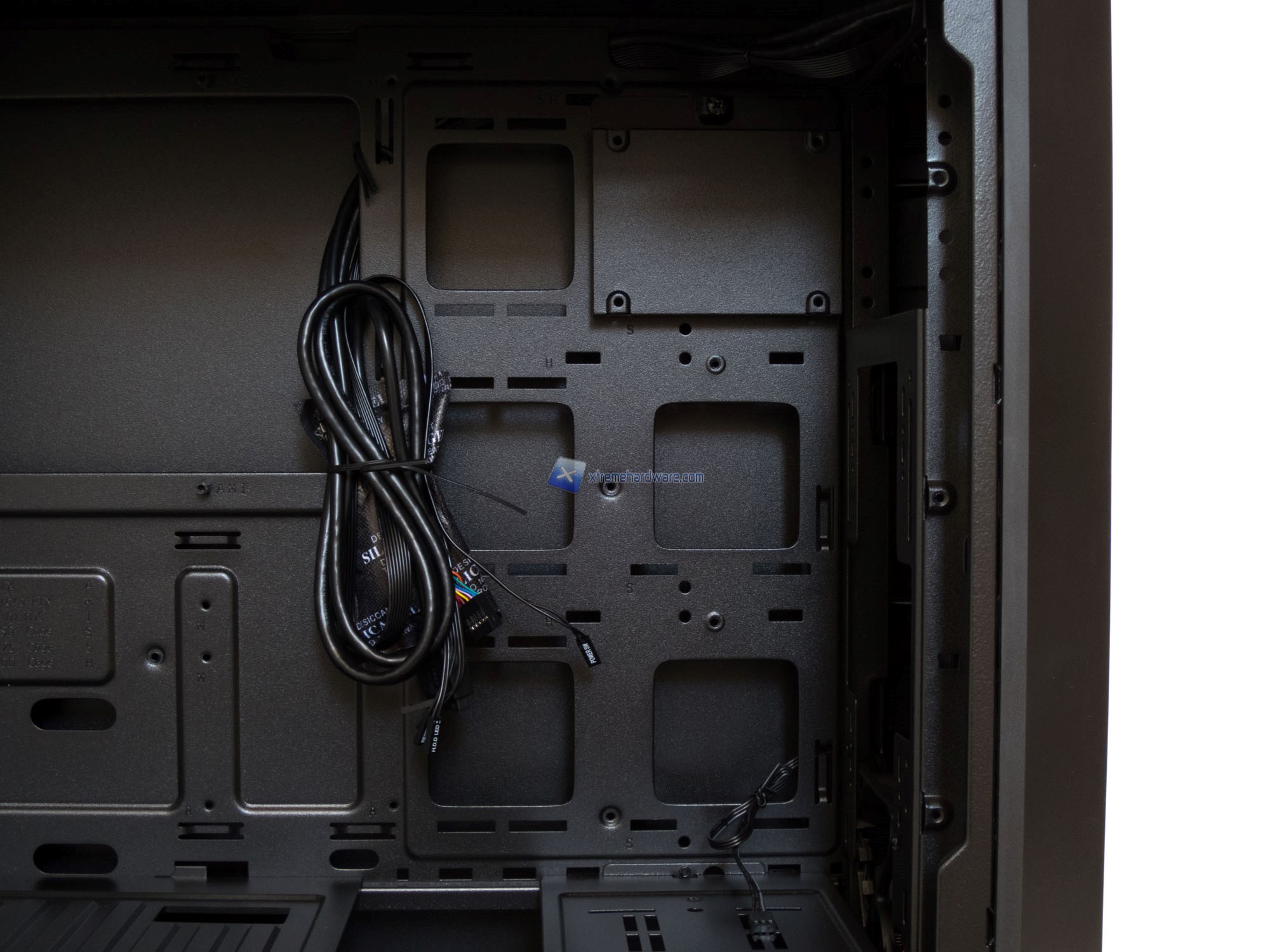

A lato di questi troveremo i 6 fori per il cablaggio e eventuale installazione di uno o più SSD (previo acquisto di ulteriori supporti per SSD dallo shop CM).

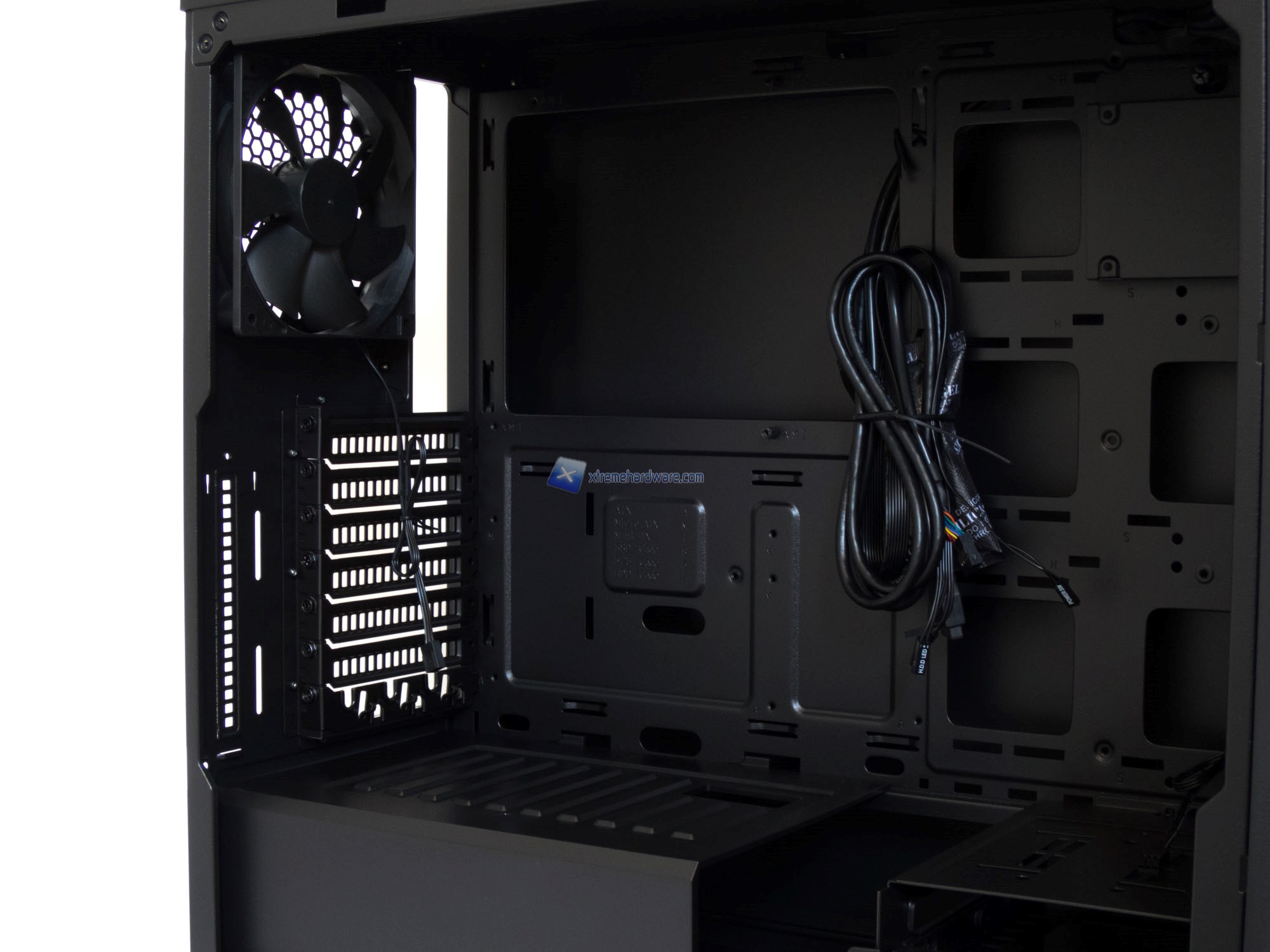

Dall’immagine a seguire possiamo osservare meglio la zona Cover PSU, ventola da 120 mm preinstallata e Slot PCI-E.

Nel lato opposto invece da notare il supporto per radiatori da 240 mm o 280 mm con possibilità di configurazione Push/Pull previa rimozione del cage per Hard Disk.

Per installare un radiatore da 360 mm, se vorrete fare le cose bene, dovrete acquistare un supporto direttamente dallo shop CM (da posizionare in alto) altrimenti potrete montarlo allo stesso modo tenendo come zona di sostegno le ventole e il supporto fino ad un 240 mm.

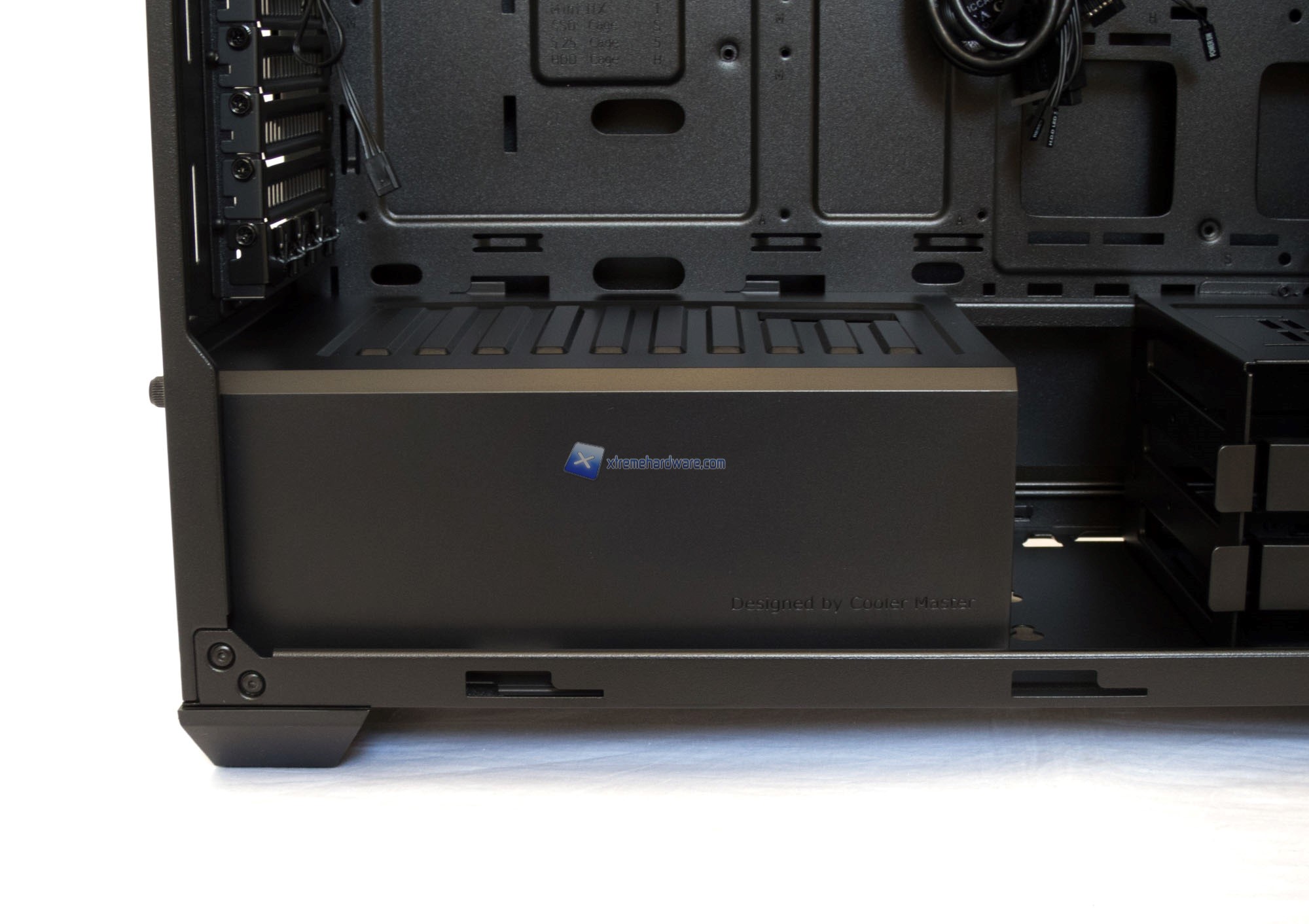

Nella zona inferiore è presente una cover in plastica per l’alimentatore con relativo foro superiore per il passaggio dei cavi VGA, come era per la serie Haf X, con possibilità di essere rimossa grazie ad una semplice vite posta esternamente e alle slitte/fori interni.

Cover seppur in plastica serigrafata con ‘’Designed By Cooler Master’’.

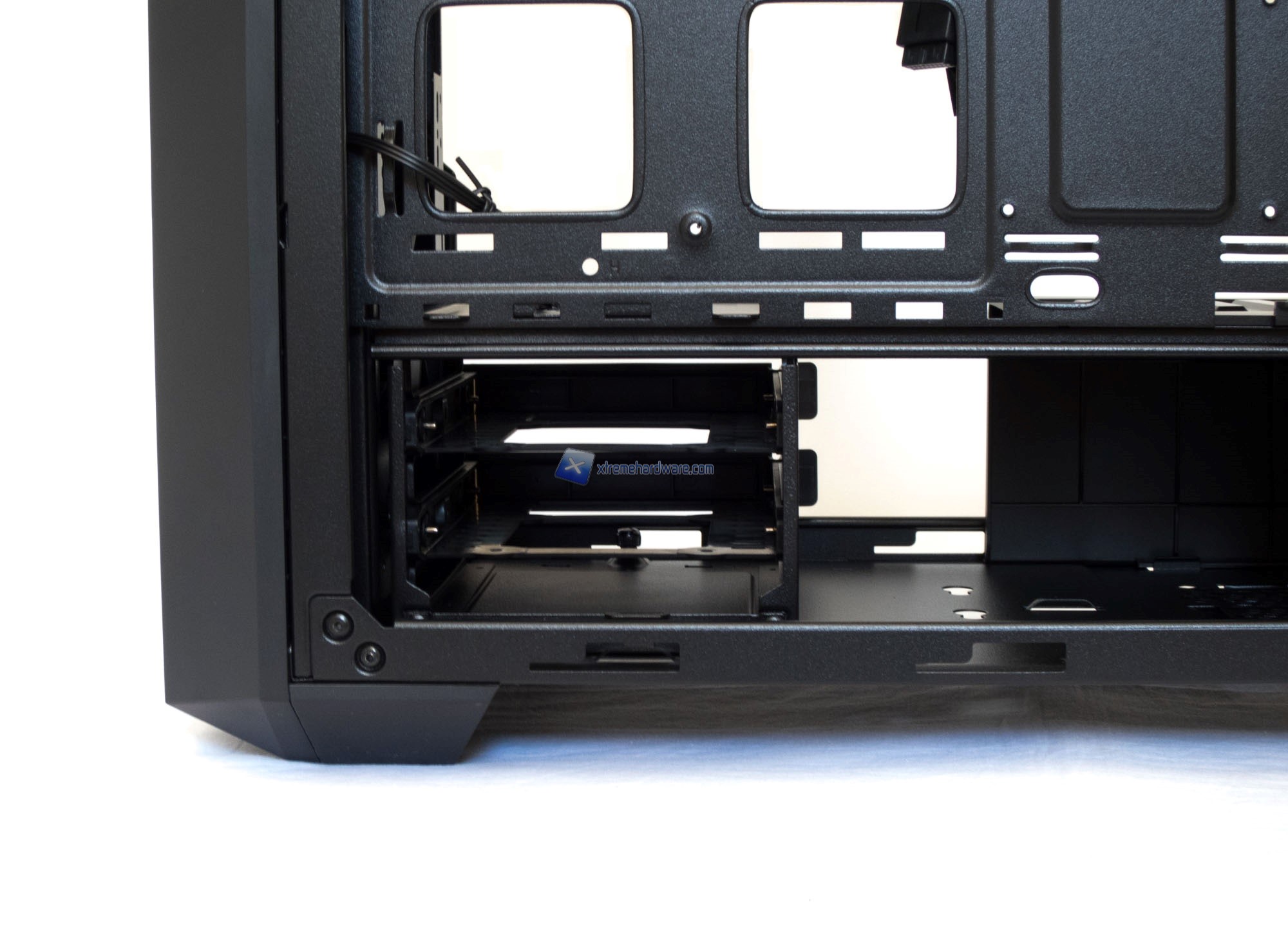

A lato di questa comoda cover troviamo il tanto citato cage per Hard Disk da 3,5’’. Cage dotato di due slitte in plastica e sistema di blocco Tool-Less.

Al pari della modularità del/dei cage per SSD anche quest’ultimo sarà possibile spostarlo.

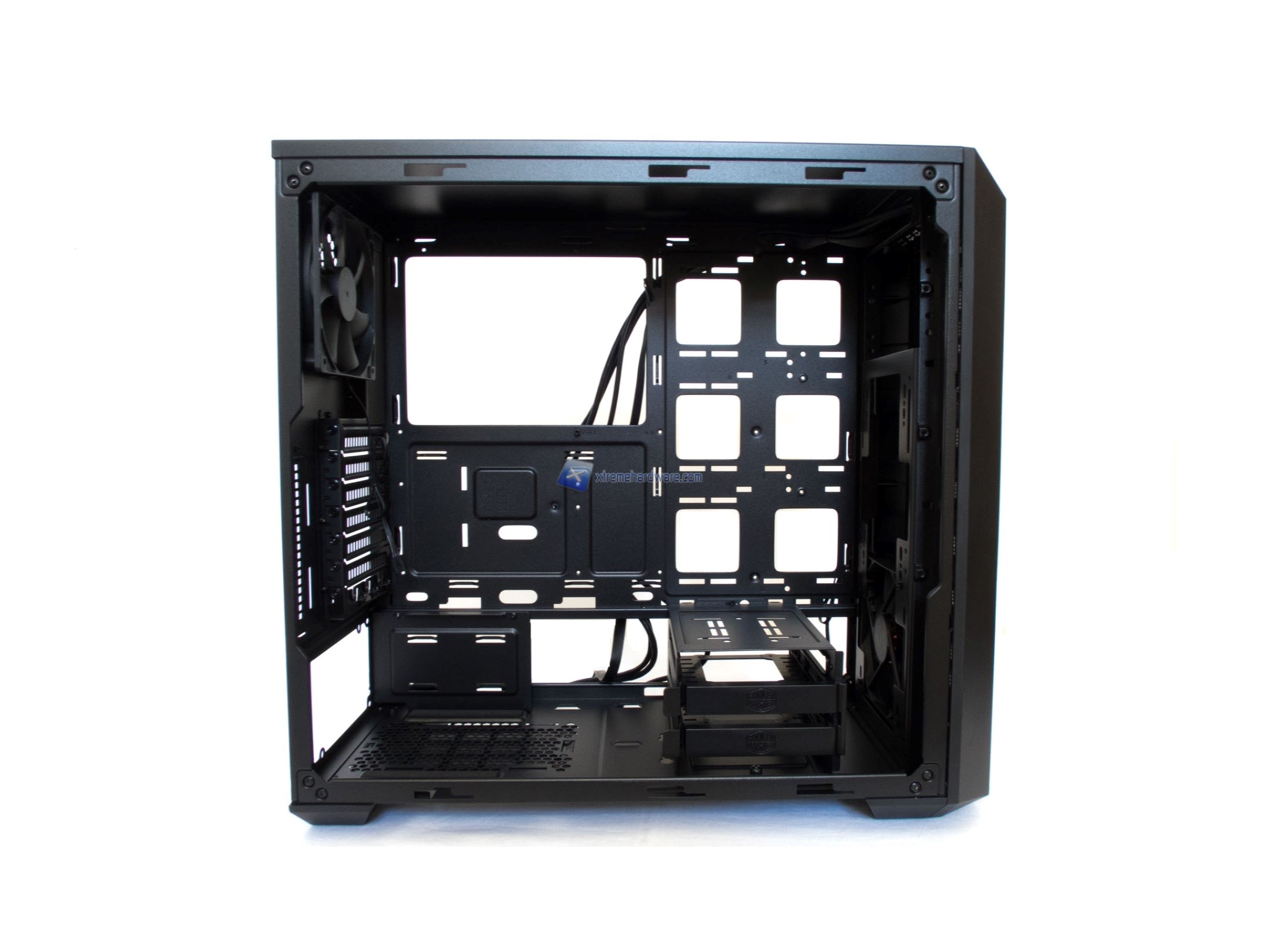

Più precisamente Cooler Master ha predisposto il cage per essere spostato in due posizioni o rimosso del tutto. Una più vicina alla ventola da 120 mm del frontale e una più vicina all’alimentatore e relativa cover.

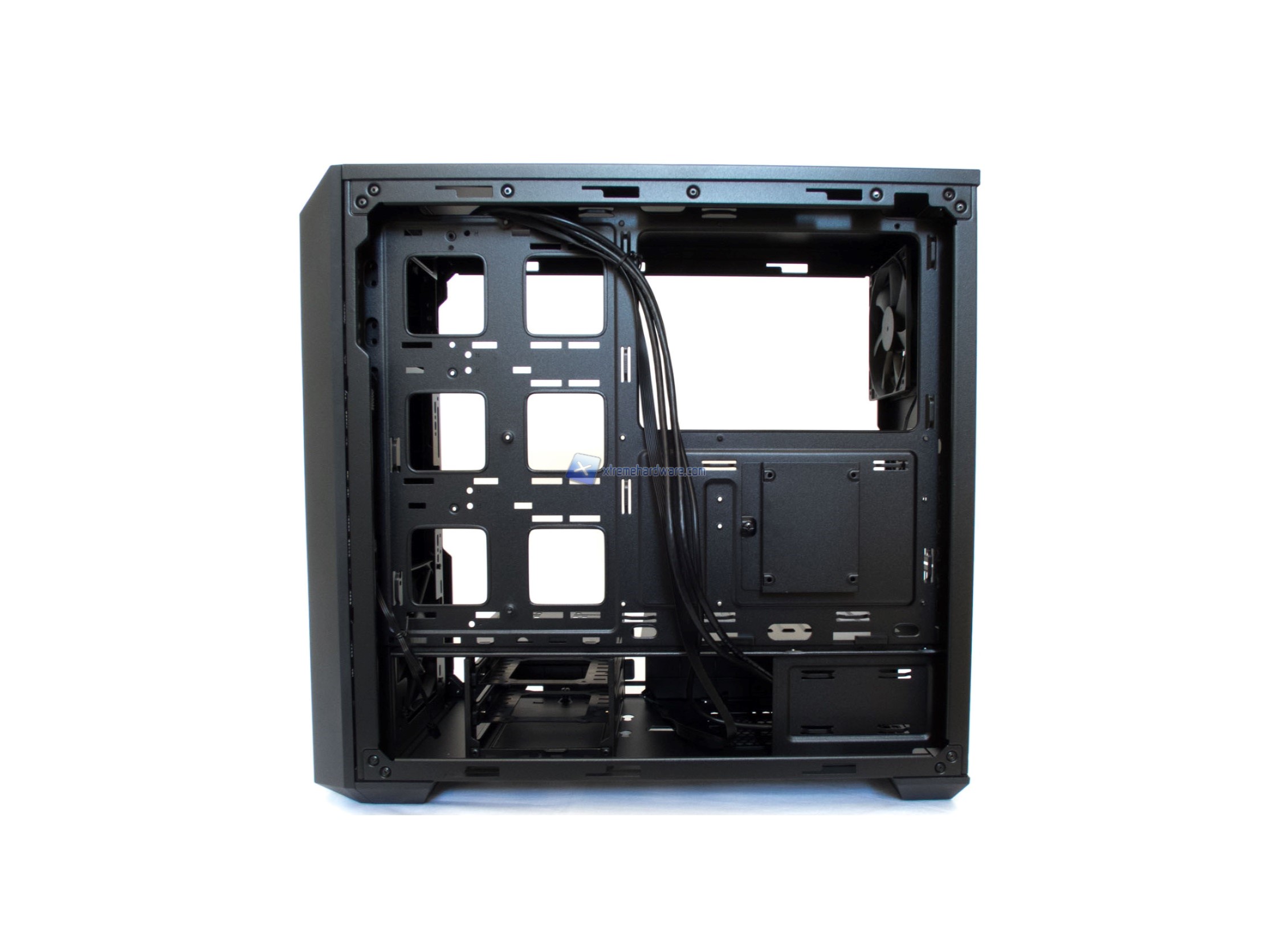

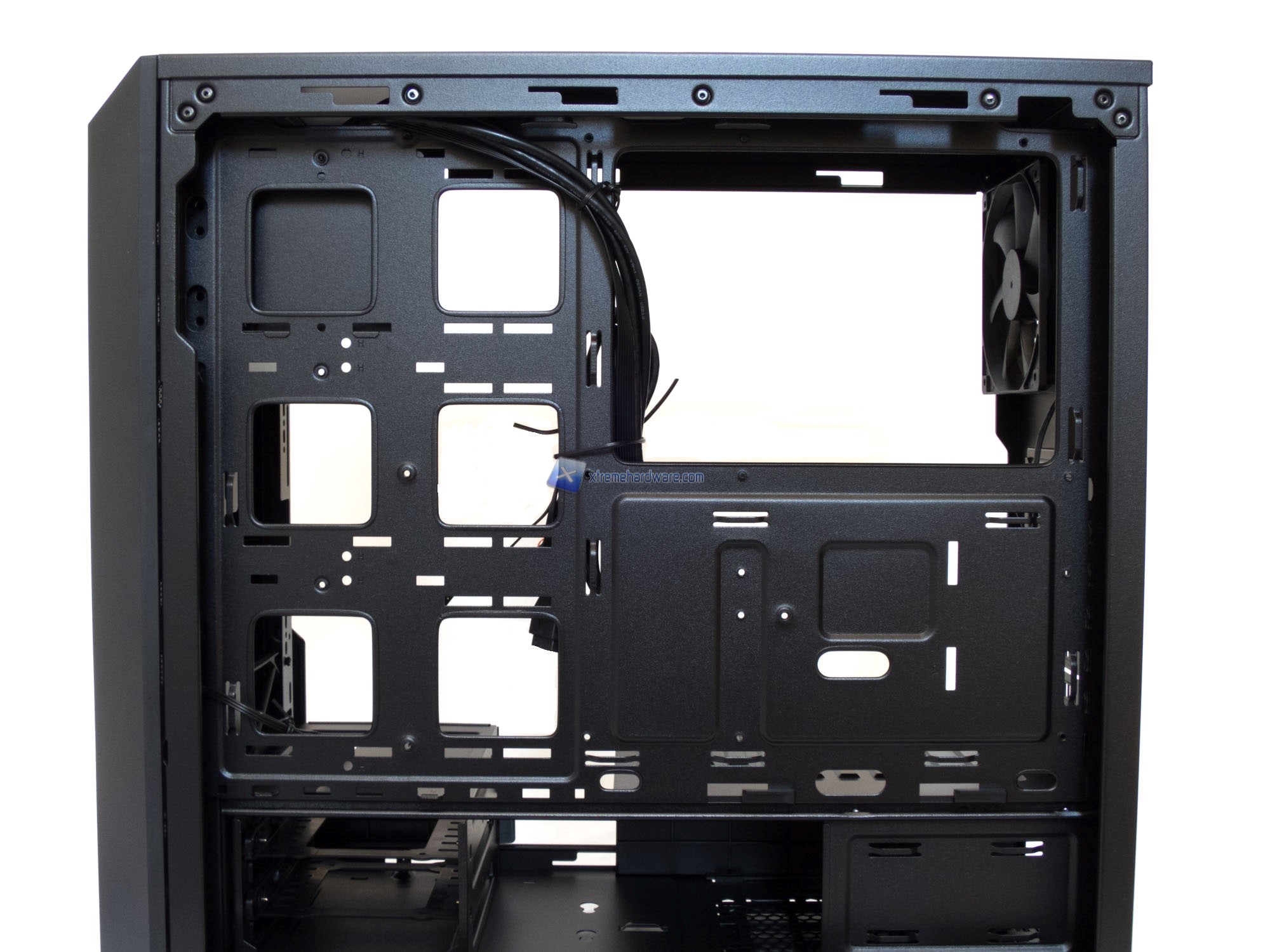

Ora ci spostiamo nel retro dove osserviamo meglio i fori laterali, il foro centrale nel tray ed altri piccoli dettagli.

Dettaglio del cage per Hard Disk da 3,5’’ e possibilità di spostarlo in posizione ravvicinata all’alimentatore e relativa Cover.

Comprendiamo bene come il MasterBox 5 sia stato davvero ben studiato e progettato per diversi scopi e installazioni.

Integrazione di sistemi a liquido

Passiamo ora ad analizzare un’eventuale compatibilità/supporto del Cooler MasterBox 5 per l’’integrazione a liquido. Vediamo inoltre meglio quali sono le possibilità e le tolleranze per i vari componenti.

Supporto Schede Video

• Lunghezza fino a 410 mm

Supporto Dissipatori Aria

• Altezza fino a 167 mm

Impianto a Liquido

• Top : Nessuna predisposizione in questo modello
• Fronte: 3x 120 mm Ventole / AIO - Push-Pull / Radiatore fino a 50 mm con Cage HD in posizione D1 (consultare Sito) / Radiatore maggiore e Push-Pull senza Cage HD
• Retro: 1x 120 mm Ventole / AIO - Push-Pull / Radiatore
• Fondo: Nessuna predisposizione
