Caratteristiche tecniche

Come precedentemente detto, la caratteristica più importante di questa pompa, che si distingue dalle altre, è la sua totale gestione via software grazie al software Aquasuite fornito dalla casa madre. Una volta collegata la pompa al PC ed avviato il sistema operativo, procediamo all’installazione del software scaricato all’indirizzo http://www.aqua-computer.de/e_content/e_download.htm. All’avvio, l’applicazione Aquasuite ricercherà tra i dispositivi USB la pompa per la ricezione dei parametri di funzionamento. Una volta ricevuti, il software si presenterà come una finestra unica divisa a schede. Analizziamo le varie funzioni messe a disposizione dalle schede come mostrato di seguito.

Schermata principale

La scheda mostrata sopra è quella principale. Nel riquadro in alto a sinistra ci sono i dati quali la corrente assorbita dalla pompa, la frequenza attuale di funzionamento e quella massima determinata, il consumo in Watt della pompa e per finire il voltaggio in ingresso erogato dall’alimentatore attraverso il connettore molex a 4 pin. Ricordiamo che i dati sono visualizzati in tempo reale.

Sulla destra è indicata la temperatura dell’acqua misurata grazie al sensore interno e, se connesso alla pompa, il sensore esterno. In basso eventuali segnalazioni di allarme.

Scheda Fan

. In questa scheda viene mostrata la gestione di un’eventuale ventola, se connessa sull’attacco posteriore della pompa che può essere messa in gestione della pompa a secondo della temperatura che rileva il sensore la ventola aumenterà i suoi giri. Possiamo scegliere la gestione manuale in funzione della temperatura rilevata oppure lasciarla in automatico oltre alla gestione preimpostata grazie ai 2 profili salvati dalla casa madre.

Impostazioni Pompa e Portata

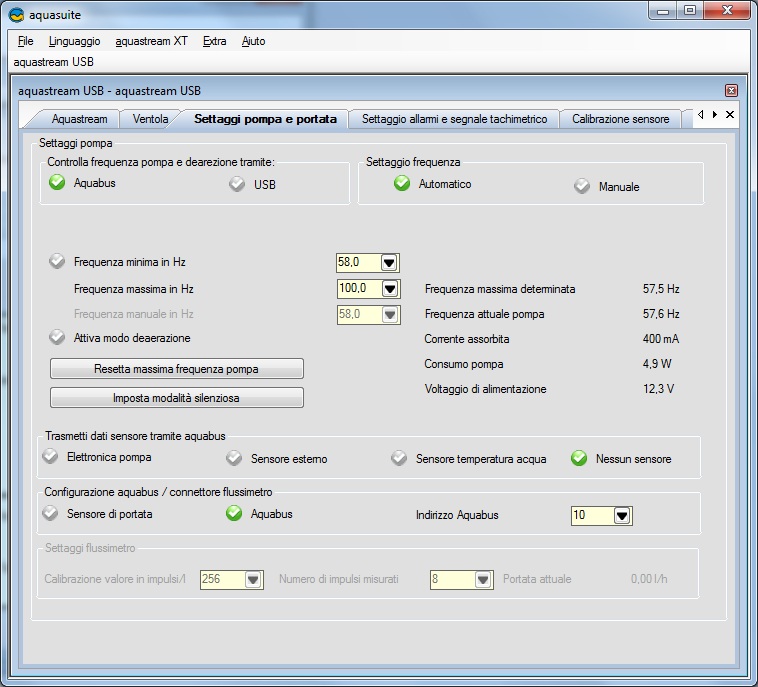

Qui sceglieremo nel riquadro in alto a sinistra la gestione della pompa tramite un controller esterno da acquistare a parte, prodotto dalla casa, per l’appunto l’Aquabus, oppure  la gestione tramite USB. Nel riquadro Settaggio Frequenza, sceglieremo se lasciare impostata la gestione automatica oppure manuale della pompa. In quest’ultimo caso di seguito dovremo impostare i vari parametri desiderati. Importante anche il tasto per attivare la modalità de-aerazione. Nel riquadro Trasmetti Dati Sensore tramite Aquabus, vi è la configurazione tramite i vari sensori messi a disposizione dal  controller esterno Aquabus e la calibrazione del Flussimetro.

Allarmi

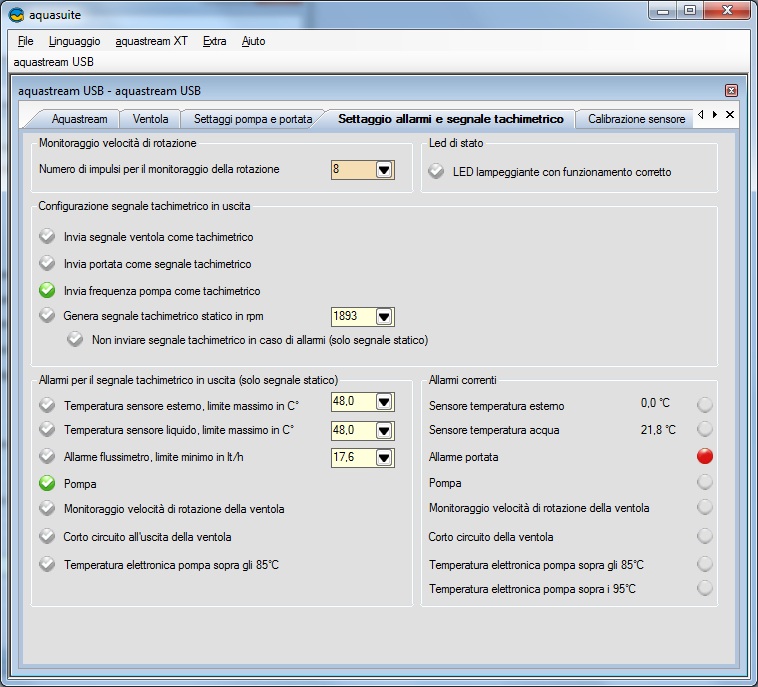

Nella finestra di seguito andremo a settare gli allarmi, come potete vedere la scheda è molto completa.

Calibrazione sensore

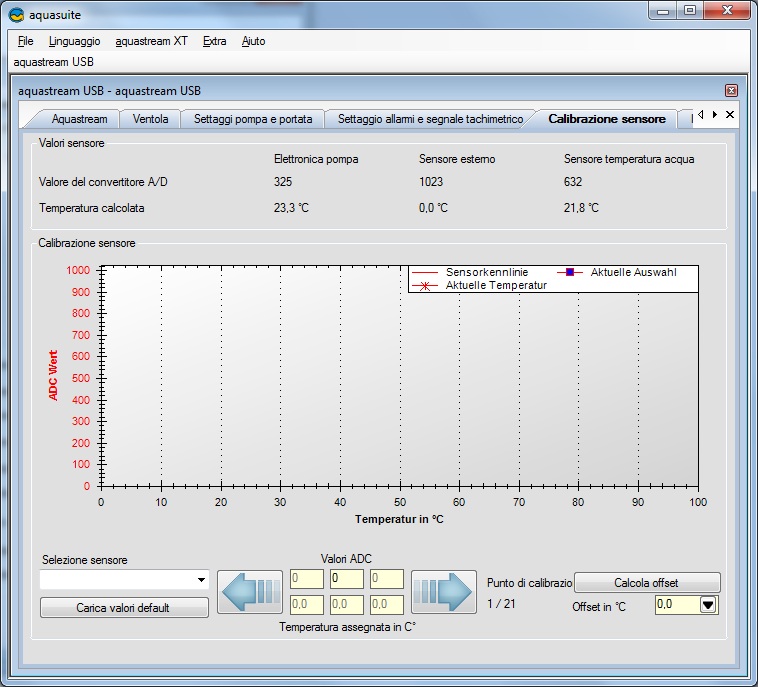

A seguire la scheda che ci permette di calibrare il sensore ed allinearlo con altri eventuali sensori di nostro possesso.

Aggiornamento software

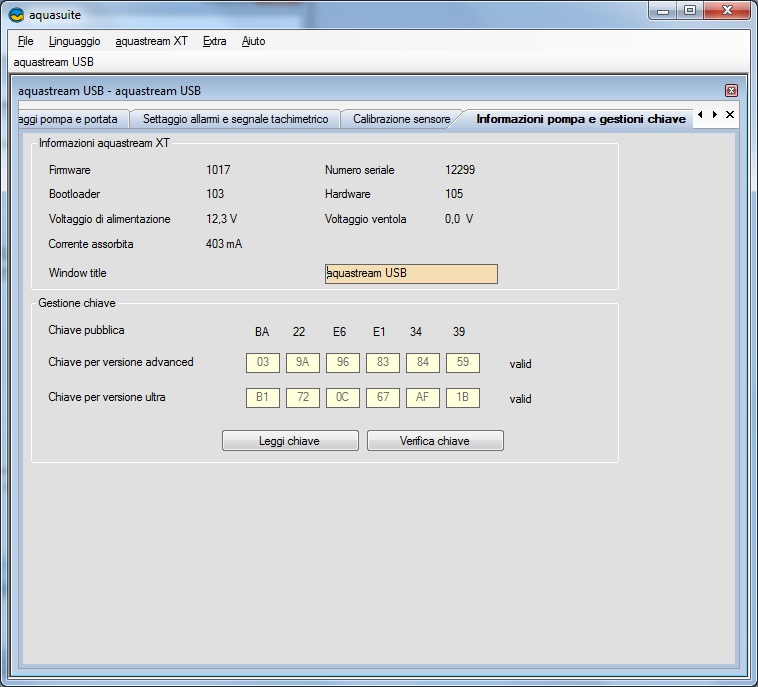

Nella finestra successiva non c’è da dire molto, ci fornisce una serie d’informazioni per tenere d’occhio eventuali nuove versioni disponibili sul web e tenere aggiornata la suite.

Statistiche e report

A seguire la finestra per l’esportazione dei report, utile per delle statistiche interne nostre o che possiamo inviare all’assistenza tecnica.

Diagrammi

A seguire il diagramma dei dati raccolti dalla pompa. Vediamo i tre parametri messi in relazione, cioè la frequenza, l’energia assorbita dalla pompa e la tensione erogata dall’alimentatore.
